【河南百汇】喷淋脱硫塔系列

　　喷淋脱硫塔是SO₂吸收系统的主要设备，它是FGD的核心装置(脱硫喷淋塔可分为单塔、双塔、整台塔等)，在塔中完成对SO₂、SO₃等有害气体的吸收。湿法脱硫吸收塔采用空塔喷淋结构，喷淋塔具有脱硫效率高、阻力小、适应性强、可用率高等优点而得到较广泛的应用，因而是目前烟气脱硫工艺中的主导塔型。

　　一、工作原理及工艺流程图

　　1、工作原理

　　脱硫喷淋层设在塔的中上部，吸收塔浆液循环泵对应各自的喷淋层。每个喷淋层都是由一系列喷嘴组成，其作用是将循环碱性浆液进行细化喷雾。一个喷淋层包括母管和支管，母管的侧向支管成对排列，喷嘴就布置在其中，喷嘴的这种布置安排可使吸收塔断面上实现均匀的喷淋效果。酸性气体充分与碱液接触反应，达到净化效果。

　　除雾器安装在脱硫塔上部，用以分离净烟气夹带的雾滴，除雾器出口烟气中液滴浓度不大于75mg/Nm³(干基)。除雾器分为两级布置，一层粗除雾，一层精除雾。同时在除雾器的上下方均设置喷淋冲洗装置，避免烟气中带来的细小尘粒在除雾器上的粘附而造成系统阻力增加。

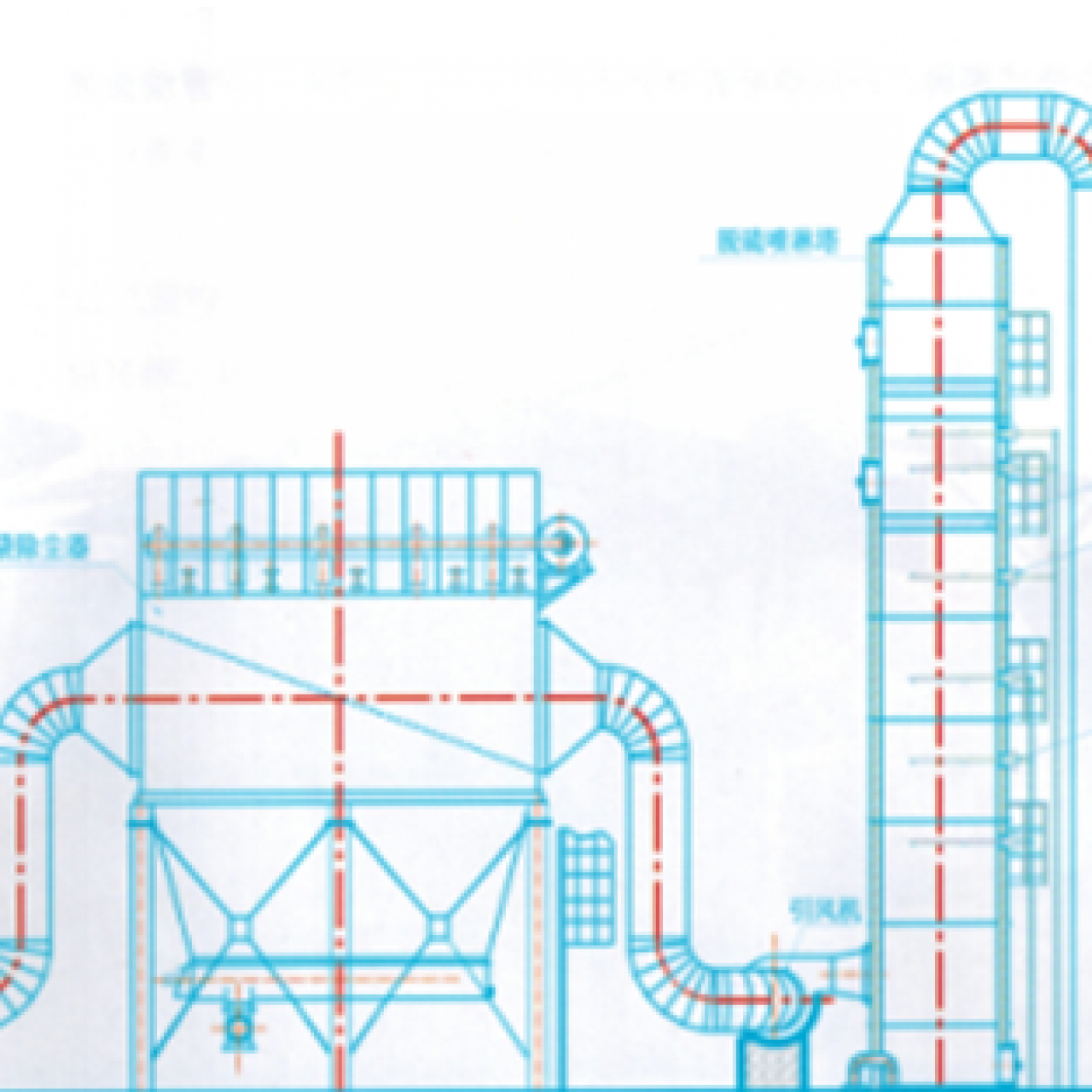

　　2、工艺流程图

　　二、喷淋脱硫除尘器的分类

　　1、喷淋脱硫洗涤单塔

　　喷淋脱硫洗涤单塔采用碳钢内衬花岗岩，制作成分体模块结构，现场吊装组合(或制作成整体钢制塔内衬花岗岩。

　　单塔洗涤塔用于初始粉尘浓度较低的烟气，内置洗涤喷淋装置三层、旋流板、折流板除雾器、反冲洗喷淋装置、SO₂去除效率达98%以上。

　　2、喷淋脱硫洗涤主副塔

　　喷淋脱硫洗涤主副塔采用碳钢内衬花岗岩，制作成分体结构，现场吊装组合（或制作成整体钢制塔内衬花岗岩)。

　　经过除尘后的烟气进入脱硫塔，脱硫主塔是脱硫的核心部分，烟气中SO₂在主塔中进行中和反应、洗涤，来达到净化目的。该配置的特点是除尘脱硫效率高，减轻工人出灰强度，风机不带水。

　　副塔既可以脱水，同时相比钢制烟道大大增加了使用寿命，长达30年。

　　三、喷淋脱硫塔内部细节

　　塔体防腐采用内衬花岗岩，外护钢板，中间耐酸浇注料，重型仿佛结构。

　　塔内除雾器材料采用增强型聚丙烯，能承受130℃的烟气温度和高速水流冲刷。

　　喷淋层包括母管和支管，母管的侧向支管成对排列，喷淋管材质采用FRP（或316L不锈钢）

　　塔内设置旋流板使烟气分布均匀，气液充分混合，可以大大增加脱硫效果。

　　脱硫除尘专用无堵塞喷嘴。主要有碳化硅、聚四氟、316L和陶瓷材质。
